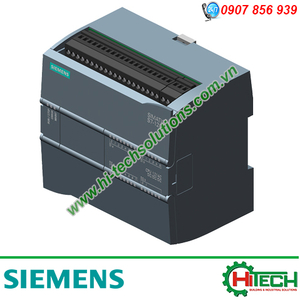

Bộ Lập Trình PLC S7-1200-CPU 1214C- 6ES7214-1AG40-0XB0

Bộ Lập Trình PLC S7-1200-CPU 1214C- 6ES7214-1AG40-0XB0

(1 đánh giá)

Mã sản phẩm : 6ES7214-1AG40-0XB0

Xuất xứ : SIEMENS

Bảo hành : 12 tháng do lỗi nhà sản xuất

Bộ lập trình điều khiển trung tâm PLC SIEMENS SIMATIC S7-1200 CPU 1214C-6ES7214-1AG40-0XB0, compact CPU DC/DC/DC, tích hợp cồng truyền thông giao tiếp PROFINET, ngõ vào/ra tích hợp ( onboard I/O): 14 DI 24VDC, 10 DO 24VDC, 2 AI 0-10 VDC, nguồn cung cấp 20.4 - 28.8 VDC, Bộ nhớ lập trình/dữ liệu 100 KB Hãng sản xuất CPU 1214C: Siemens Xuất Xứ CPU 1214C: Đức hoặc China Vòng đời sản phẩm: PM300-Active Product

Giá sản phẩm : Vui lòng gọi

CHI TIẾT
THÔNG SỐ KỸ THUẬT
LIÊN HỆ

THÔNG SỐ KỸ THUẬT SIEMENS PLC S7-1200 CPU 1214C

SIMATIC S7-1200 CPU 1214C 6ES7214-1AG40-0XB0

Thông tin Chung
Dòng sản phẩm	CPU 1214C DC/DC/DC
Phiên bản phần mềm	V4.2
Thiết kế với
Gói lập trình	STEP 7 V14 hoặc cao hơn
Nguồn cung cấp
Nguồn	24 VDC
Giới hạn dưới cho phép	19.2 VDC
Giới hạn trên cho phép	28.8 VDC
Bảo vệ nguồn cung cấp ngược	Có
Dòng điện ngõ vào cung cấp
Dòng điện tiêu thụ	500 mA cho duy nhất CPU
Dòng điện tiêu thụ tối đa	1500 mA cho CPU và tất cả các mô đun mở rộng
Dòng điện khởi động	12 A tại 28.8 VDC
Dòng điện ngõ ra
Cho Backplane bus (5 VDC), tối đa	1600 mA, tối đa 5 VDc cho các mô đun tín hiệu (SM) và mô đun truyền thông (SM)
Nguồn cung cấp cho Encoder
Nguồn cung cấp Encoder	20 - 24 VDC
Công suất tổn thất
Công suất tổn thất	12 W
Bộ nhớ
Bộ nhớ thực thi
Tích hợp	100 kbyte
Mở rộng	Không
Bộ nhớ chương trình
Tích hợp trong CPU	4 Mbyte
Hỗ trợ thẻ nhớ MMC gắn vào, tối đa	Có, với MMC
Backup
Present	Có, sử dụng MMC
Không có nguồn pin	Có, chương trình và dữ liệu
Thời gian sử lý của CPU
Cho toán hạng bit	0.08 µs trên 1 lệnh
Cho toán hạn Word	1.7 µs trên 1 lệnh
Cho phép toán với dấu phảy động	2.3 µs trên 1 lệnh
CPU-blocks
Tổng số lượng block	DBs, FCs, FBs, bộ đếm và bộ định thời. tầm địa chỉ của các blocks từ 1 đến 65535. Chúng không bị giới hạn, toàn bộ bộ nhớ thực thi có thể được sử dụng
OB
Số lượng tối đa	Giới hạn bởi RAM cho code lập trình
Vùng nhớ dữ liệu khối và bộ nhớ lưu trữ khi mất nguồn
Các kiểu dữ liệu cho lưu trữ khi mất nguồn (bao gồm bộ định thì, bộ đếm, cờ nhớ flags), tối đa	10 kbyte
Cờ nhớ flag
Số lượng tối đa	8 kbyte
Bộ nhớ cục bộ
Số lượng tối đa trên mỗi lớp ưu tiên	16 kbyte, Priority class 1 (program cycle): 16 KB, Priority class 2 đến 26: 6KB
Vùng địa chỉ
Process image
Ngõ vào, có thể điều chỉnh được	1 kbyte
Ngõ ra, có thể điều chỉnh được	1 kbyte
Cấu hình phần cứng
Số lượng tối đa mô đun mở rộng	3 mô đun truyên thông, 1 signal board, 8 mô đun tín hiệu
Giờ trong ngày
Giờ
Giờ trên phần cứng (Hardware clock)	Có
Backup giờ	480 giờ
Sai số tối đa trên 1 ngày	±60 s/1 tháng tại 25⁰C
Ngõ vào số
Số lượng ngõ vào số	14, tích hợp
Trong đó, số lượng ngõ vào sử dụng cho hàm chức năng	6; bộ đếm tốc độ cao High Speed Counter HSC
Ngõ vào kiểu Source/Sink	Có
Số lượng ngõ vào điều khiển đồng thời
Lên đến tối đa 40⁰C	14
Điện áp vào
Giá trị	24VDC
Cho tín hiệu mức "0"	+5 VDC tại 1 mA
Cho tín hiệu mức "1"	+15 VDC tại 2.5 mA
Dòng điện vào
Chi tín hiệu mức "1"	8 mA
Thời gian trễ ngõ vào
Cho ngõ vào tiêu chuẩn (thông thường)
Tham số hóa	0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms và 12.8 ms; có thể chọn cho mỗi nhóm 4 ngõ vào
Từ mức "0" lên mức "1", tối thiểu	0.2 ms
Từ mức "0" lên mức "1", tối đa	12.8 ms
Cho ngõ vào ngắt
Tham số hóa	Có
Cho ngõ vào cài đặt hàm đếm, hàm chức năng
Tham số hóa	Single phase: 3 ngõ 100 kHz và 3 ngõ 30 kHz Differential: 3 ngõ 80 kHZ và 3 ngõ 3 kHz
Chiều dài dây
Có bọc nhiễu (Shielded), tối đa	500 m; 50m cho ngõ vào hàm chức năng
Không có bọc nhiễu (unshielded), tối đa	300 m; không cho phép cho ngõ vào hàm chức năng
Ngõ ra số
Số lượng ngõ ra số	10
Trong đó, số lượng ngõ ra xung tốc độ cao	4; 100 kHz cho PTO
Switch capacity của ngõ ra
Với tải thuần trở, tối đa	0.5 A
Với tải đèn, tối đa	5 W
Điện áp ngõ ra
Cho mức tín hiệu "0", tối đa	0.1 V với tải 10 kOhm
Cho mức tín hiệu "1", tối thiểu	20 VDC
Dòng điện ngõ ra
Cho tín hiệu mức "1"	0.5 A
Cho tín hiệu mức "0" dòng dư, tối đa	0.1 mA
Thời gian trễ ngõ ra với tải thuần trở
Từ tín hiệu mức "0" lên mức "1", tối đa	1 µs
Từ tín hiệu mức "1" xuống mức "0", tối đa	5 µs
Tần số chuyển mức
Cho ngõ ra xung, tải thuần trở, tối đa	100 kHz
Chiều dài dây
Có bọc nhiễu (shielded), tối đa	500 m
Không bọc nhiễu (unshielded), tối đa	150 m
Ngõ vào tương tự
Số lượng ngõ vào tương tự	2
Kiểu ngõ vào
Điện áp	Có
Tầm giá trị ngõ vào (điện áp)
0 đến +10 VDC	Có
Điện trở ngõ vào (0 đến 10 VDC)	≥ 100 kOhms
Chiều dài dây
Shielded, tối đa	100 m
Giá trị tín hiệu tương tự số phát ra cho ngõ vào
Thời gian/độ phân giải tích hợp và chuyển đổi trên 1 kênh
Độ phân giải	10 bit
Thời gian tích hợp, được tham số hóa	Có
Thời gian chuyển đổi (trên 1 kênh)	625 µs
Ngõ ra tương tự
Số lượng ngõ ra tương tự	0
Encoder
Kết nối với Encoder 2 dây	Có
Truyền thông
Kiểu truyền thông	PROFINET
Kiểu vật lý	Ethernet
Tách biệt	Có
Tự động dò tốc độ truyền thông	Có
Autonegotiation	Có
Autocrossing	Có
Các kiểu chức năng truyền thông
Số lượng	1
Tích hợp Switch	Không
Chức năng
PROFINET IO Controller	Có
PROFINET IO Device	Có
Truyền thông SIMATIC	Có
Truyền thông Open IE	Có
Web server	Có
Media redundancy	Không
PROFINET IO Controller
Tốc độ truyền tối đa	100 Mbit/s
Dịch vụ
Kết nối PG/OP	Có
S7 Routing	Có
Mode đồng bộ	Không
Kết nối OPEN IE	Có
IRT	Không
MRP	Không
MRPD	Không
PROFIenergy	Không
Khởi động ưu tiên	Có
Số lượng thiết bị IO cho khởi động ưu tiên, tối đa	16
Số lượng kết nối thiết bị IO, tối đa	16
Số lượng kết nối thiết bị IO cho RT, tối đa	16
Kích hoạt/ không kích hoạt thiết bị IO	Có
Số lượng thiết bị IO đồng thời kích hoạt/không kích hoạt, tối đa	8
Thời gian cập nhập	Giá trị tối thiểu của thời gian cập nhập phụ thuộc vào các thành phần kết nối cài đặt cho PROFINET IO, trên số lượng thiết bị IO và số lượng dữ liệu người sử dụng đăng ký
PROFINET IO Device
Dịch vụ
Kết nối PG/OP	Có
S7 Routing	Có
Mode đồng bộ	Không
Kết nối OPEN IE	Có
IRT	Không
MRP	Không
MRPD	Không
PROFIenergy	Có
Chia sẽ thiết bị	Có
Số lượng thiết bị IO cho chia sẽ thiết bi, tối đa	2
Protocols
Hỗ trợ Protocol cho PROFINET IO	Có
PROFIBUS	Có; CM 1243-5
AS-Interface	Có; CM-1243-2
Protocols (Ethernet)
TCP/IP	Có
DHCP	Không
SMNP	Có
DCP	Có
LLDP	Có
Truyền thông Open IE
TCP/IP	Có
Kích thước dữ liệu, tối đa	8 kbyte
ISO-on-TCP	Có
Kích thước dữ liệu, tối đa	8 kbyte
UDP	Có
Kích thước dữ liệu, tối đa	1472 kbyte
Webserver
Trang web người dùng tự thiết kế	Có
Chuẩn Protocol bổ sung
MODBUS	Có
Hàm truyền thông
Truyền thông S7
Hỗ trợ	Có
Trạm Server	Có
Trạm Client	Có
Kích thướt tối đa dữ liệu trên 1 job	xem manual
Webserver
Hỗ trợ	Có
Số lượng kết nối
Tổng	16
Chức năng kiểm tra lỗi Commissioning
Trạng thái/điều khiển
Biến số trạng thái/điều khiển	Có
Biến số	Ngõ vào, ngõ ra, bit nhớ, DB, ngõ vào/ra phân tán, bộ định thì, bộ đếm
Forcing
Forcing	Có
Bộ đếm chuẩn đoán lỗi
Mặc định	Có
Đồ thị Traces
Số lượng tối đa	2
Kích thướt bộ nhớ mỗi trace, tối đa	512 kbyte
Thông tin về ngắt/ chuẩn đoán lỗi/ trạng thái
LED hiển thị chuẩn đoán lỗi
RUN/STOP LED	Có
ERROR LED	Có
MAINT LED	Có
Các hàm tích hợp
Số lượng bộ đếm xung tốc độ cao	6
Tần số bộ đếm xung tốc độ cao, tối đa	100 kHz
Đo tần số	Có
Điều khiển vị trí	Có
Số lượng hệ trục vị trí cho điều khiển vị trí, tối đa	8
Số lượng hệ trục vị trí thông qua cổng chiều xung	4, với ngõ ra tích hợp
Điều khiển PID	Có
Số lượng ngõ vào alarm	4
Số lượng ngõ ra xung	4
Tần số giới hạn	100 kHz
Tách biệt điện thế
Tách biệt điện thế ngõ vào số
Tách biệt điện những ngõ vào số	Có
Giữa các kênh trong 1 nhóm	1
Tách biệt điện thế ngõ ra số
Tách biệt điện những ngõ vào số	Có
Giữa các kênh	Không
Giữa các kênh trong cùng 1 nhóm	1
Chuẩn bảo vệ
IP20	Có
Điều kiện môi trường
Nhiệt độ môi trường trong quá trình hoạt động
Tối thiểu	-20 độC
Tối đa	+60 độC - Số lượng điều khiển đồng thời cho ngõ vào là 7 và cho ngõ ra là 5 tại 60⁰C khi lắp ngang hoặc 50⁰C khi lắp dọc; - Số lượng điều khiển đồng thời cho ngõ vào là 14 và cho ngõ ra là 10 tại 55⁰C khi lắp ngang hoặc 45⁰C khi lắp dọc;
Lắp theo chiều ngang, tối thiểu	-20 độC
Lắp theo chiều ngang, tối đa	+60 độC
Lắp theo chiều dọc, tối thiểu	-20 độC
Lắp theo chiều dọc, tối đâ	+50 độC
Nhiệt động môi trường khi chứa kho, vận chuyển
Tối thiểu	-40 độC
Tối đa	+70 độC
Áp suất
Hoạt động, tối thiểu	795 hPa
Hoạt động, tối đa	1080 hPa
Chứa kho/vận chuy, tối thiểu	660 hPa
Chứa kho/vận chuyển, tối đa	1080 hPa
Độ ẩm tương đối
Hoạt động, tối đa	95 %
Độ rung
Độ rung trong quá trình hoạt động,theo IEC 60068-2-6	2 g (m/s²) với treo tường, 1 g (m/s²) gắn DIN rail
Kiểm tra độ schock
Kiểm tra theo chuẩn IEC 60068-2-6	Có
Phần mềm cấu hình
STEP 7	Có; V14 hoặc cao hơn
Ngôn ngữ lập trình
LAD	Có
FBD	Có
SCL	Có
Bảo mật Know-how
Bảo mật hàm chức năng/chương trình	Có
Bảo mật chống sao chép	Có
Mã hóa block	Có
Cấp độ bảo vệ
Bảo vệ viết	Có
Bảo vệ đọc/viết	Có
Bảo vệ toàn bộ	Có
Kích thướt thiết bị
Rộng	110 mm
Cao	100 mm
Sâu	75 mm
Khối lượng
Khối lượng, xấp xỉ	415 g
