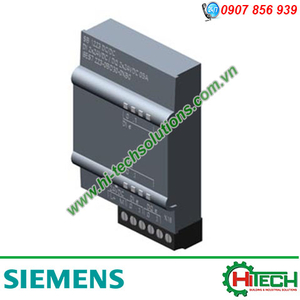

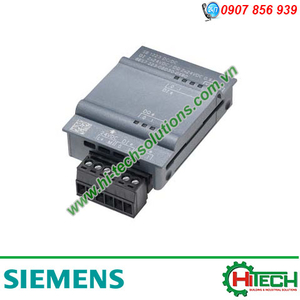

SB 1223 Board mở rộng tín hiệu ngõ vào/ra PLC S7-1200 6ES7223-0BD30-0XB0
6ES7223-0BD30-0XB0
SIEMENS
12 tháng do lỗi nhà sản xuất
Vui lòng gọi
THÔNG SỐ KỸ THUẬT SIEMENS BOARD MỞ RỘNG TÍN HIỆU NGÕ VÀO/RA SB 1223
SIMATIC S7-1200 SB 1223 6ES7223-0BD30-0XB0
Thông tin chung |
|
|
Kiểu sản phẩm |
SB 1223, DI 2 x 24 VDC, DQ 2 x 24 VDC |
Điện áp cung cấp |
|
|
Giá trị |
24 VDC |
|
Giới hạn dưới cho phép |
20.4 VDC |
|
Giới hạn trên cho phép |
28.8 VDC |
Dòng điện ngõ vào |
|
|
Cho Backplane bus (5 VDC), tối đa |
50mA |
Điện áp ngõ ra |
|
| Điện áp cung cấp đến ngõ ra bán dẫn | |
|
Dòng cung cấp, tối đa |
4 mA trên mỗi kênh |
Công suất tổn thất |
|
|
Công suất tổn thất |
1 W |
Ngõ vào số |
|
|
Số lượng ngõ vào số |
2, current-sinking |
|
Trong đó, số lượng nhóm |
1 |
|
Đường đặc tuyến ngõ vào tương ứng với IEC 61131, kiểu 1 |
Có |
| Số lượng ngõ vào điều khiển đồng thời | |
|
Lên đến 40 độC, tối đa |
2 |
| Điện áp ngõ vào | |
|
Giá trị |
24 VDC |
|
Cho tín hiệu mức "1" |
15 VDC đến 30 VDC |
|
Cho tín hiệu mức "0" |
0 VDC đến 5 VDC |
| Dòng điện vào | |
|
Cho tín hiệu mức "0", tối đa |
1 mA |
|
Cho tín hiệu mức "1", thông thường |
0.5 A |
| Thời gian trễ ngõ vào (cho ngõ vào điện áp) | |
| Cho ngõ vào tiêu chuẩn (thông thường) | |
|
Tham số hóa |
Có; 0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms, 10 ms,12.8 ms cho nhóm 4 ngõ vào |
|
Từ "0" đến "1", tối đa |
2 µs |
|
Từ "1" đến "0", tối đa |
10 µs |
| Cho ngõ vào ngắt | |
|
Tham số hóa |
Có |
| Cho ngão vòa hàm chức năng | |
|
Tham số hóa |
Có |
| Chiều dài dây | |
|
Có bọc nhiễu (Shielded), tối đa |
500 m |
|
Không bọc nhiễu (Unshielded), tối đa |
300 m |
Ngõ ra số |
|
|
Số lượng ngõ ra số |
2, MOSFET (current sinking/current sourcing) |
|
Trong đó, số lượng nhóm |
1 |
|
Bảo vệ ngắn dòng |
Không |
| Khả năng chịu tải ngõ ra | |
|
Với tải thuần trở, tối đa |
0.5 A |
|
Với tải đèn, tối đa |
5 W |
| Tầm giá trị điện trở tải | |
|
Giới hạn trên |
0.6 Ohm |
| Điện áp ngõ ra | |
|
Giá trị |
24 VDC |
|
Cho tín hiệu mức "0", tối đa |
0.1 VDC, với tải 10 kOhm |
|
Cho tín hiệu mức "1", tối đa |
20 VDC |
| Dòng điện ngõ ra | |
|
Giá trị cho phép cho tín hiệu mức "1", tối đa |
0.5 A |
|
Giá trị dòng còn lại cho tín hiệu mức "0", tối đa |
10 µA |
| Chiều dài dây dẫn điện ngõ ra | |
|
Có bọc nhiễu (Shielded), tối đa |
500 m |
|
Không bọc nhiễu (Unshielded), tối đa |
300 m |
Thông tin về Ngắt/Chuẩn đoán lỗi/Trạng thái |
|
| Lỗi | |
|
Lỗi |
Có |
|
Chuẩn đoán lỗi |
Có |
| LED hiển thị chuẩn đoán lỗi | |
|
Cho trạng thái của ngõ vào |
Có |
|
Cho trạng thái của ngõ ra |
Có |
Chuẩn bảo vệ |
|
|
IP20 |
Có |
Điều kiện môi trường |
|
| Rơi tự do | |
|
Chiều cao rơi tự do, tối đa |
0.3 m, tối đa 5 lần với CPU trong hộp |
| Nhiệt độ môi trường trong quá trình hoạt động | |
|
Tối thiểu |
-20 độC |
|
Tối đa |
+60 độC |
|
Lắp theo chiều ngang, tối thiểu |
-20 độC |
|
Lắp theo chiều ngang, tối đa |
+60 độC |
|
Lắp theo chiều dọc, tối thiểu |
-20 độC |
|
Lắp theo chiều dọc, tối đa |
+50 độC |
| Nhiệt động môi trường khi chứa kho, vận chuyển | |
|
Tối thiểu |
-40 độC |
|
Tối đa |
+70 độC |
| Áp suất | |
|
Chứa kho, vận chuyển, tối thiểu |
660 hPa |
|
Chứa kho, vận chuyển, tối đa |
1080 hPa |
| Độ ẩm tương đối | |
|
Hoạt động tại 25 độC, tối đa |
95% |

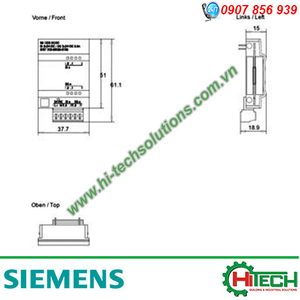

Kích thướt thiết bị |
|
|
Rộng |
38 mm |
|
Cao |
62 mm |
|
Sâu |
21 mm |
Khối lượng |
|
|
Khối lượng, xấp xỉ |
40 g |
THÔNG SỐ KỸ THUẬT SIEMENS BOARD MỞ RỘNG TÍN HIỆU NGÕ VÀO/RA SB 1223
SIMATIC S7-1200 SB 1223 6ES7223-0BD30-0XB0
DATA SHEET
