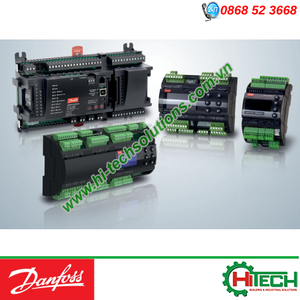

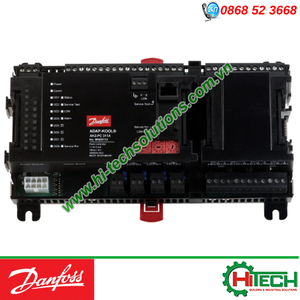

AK-PC 710 Danfoss bộ điều khiển công suất hệ thống máy nén và dàn ngưng tụ Compressor and Condenser Capacity control - 080G0281
AK-PC 710 (080Z0106)
Danfoss
12 tháng do lỗi nhà sản xuất
AK-PC 710 (080Z0106), điều khiển và hiển thị công suất hệ thống dàn máy nén và dàn ngưng tụ trong điều khiển hệ thống lạnh thực phẩm, công nghiệp. Là bộ điều khiển đa ứng dụng, bao gồm 11 ngõ vào tương tự cho cảm biến nhiệt độ hoặc áp suất hoăc tín hiệu điện áp hoặc tín hiệu số, 8 ngõ ra số, kết nối truyền thông: LON RS485; RS232, điều khiển tối đa 6 máy nén, 6 dàn ngưng tụ, điện áp ngõ vào: [V] AC/DC: 24V, Hãng sản xuất: Danfoss
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN MÁY NÉN VÀ DÀN NGƯNG AK-PC 710
Bộ điều khiển đa năng Danfoss AK-PC 710 (thuộc nhóm bộ điều khiển gói ADAP-KOOL®) được sử dụng để điều khiển máy nén và dàn ngưng tụ trong các ứng dụng làm lạnh nhỏ, đảm bảo khả năng điều khiển tối ưu và độ tin cậy cao trong vận hành cho các giải pháp tiên tiến để điều khiển tối đa 6 máy nén và 6 dàn ngưng tụ.
Bộ điều khiển thông minh tối ưu hóa áp suất hút và áp suất ngưng tụ theo tình trạng thực tế tải yêu cầu và nhiệt độ ngoài trời. Có thể tiết kiệm thêm năng lượng và chi phí bảo trì thấp bằng cách sử dụng điều khiển tốc độ thay đổi của quạt ngưng tụ và máy nén và các tính năng tiên tiến khác như tối ưu hóa áp suất hút, tự chẩn đoán và phát hiện lỗi tự động.
Tích hợp màn hình hiển thị LCD lớn cùng các nút nhấn điều khiển (tùy chọn), cấu trúc menu dễ dàng và trực quan, và nhiều chương trình ứng dụng được cài đặt và lập trình trước, bộ điều khiển AK-PC 710 sẽ cung cấp nhiều tùy chọn, thích hợp cho đa số các yêu cầu dự án của Quý Khách Hàng. Việc tích hợp sẵn này tạo ra sự linh hoạt cho cả việc lắp đặt cài đặt bộ điều khiển mới cũng như thực hiện dịch vụ trong ngành làm lạnh công nghiêp, lạnh thực phẩm
Bộ điều khiển máy nén và dàn ngưng tụ AK-PC 710 được tích hợp các tính năng tiết kiệm năng lượng như quản lý quạt dàn ngưng tụ thông minh, điều khiển quạt chế độ đêm và các tính năng điều khiển tối ưu hóa theo áp suất phù hợp với nhu cầu làm lạnh tức thời.
Ngoài việc điều khiển công suất của hệ thống máu nén và dàn ngưng tụ, bộ điều khiển AK-PC 710 có thể cung cấp tín hiệu cho các bộ điều khiển khác về tình trạng hoạt động, ví dụ: cưỡng chế đóng van tiết lưu, tín hiệu báo động và tin nhắn cảnh báo.
Từ các giải pháp độc lập standalone đến các giải pháp được quản lý tập trung toàn diện, các bộ điều khiển AK-PC 710 được thiết kế để tiết kiệm thời gian lắp đặt nhờ lắp đặt dễ dàng, cài đặt đơn giản, tiết kiệm năng lượng và cung cấp khả năng điều khiển tối ưu và độ tin cậy cao.
1 Dễ dàng sử dụng:
- Tích hợp màn hình hiển thị LCD lớn cùng các nút nhấn điều khiển, cấu trúc menu dễ dàng, trực quan và nhiều hàm chức năng kỹ thuật, chương trình ứng dụng điều khiển công suất hệ thống máy nén và dàn ngưng tụ được cài đặt và lập trình sẵn đảm bảo đáp ứng đa dạng các ứng dụng và tối ưu chi phí
- Tích hợp màn hình hiển thị LCD và các nút nhấn cài đặt ở mặt trước nhằm dễ dàng cài đặt thông số và giám sát thông số kỹ thuật, trạng thái và mã lỗi
- Hiển thị trạng thái ngõ vào, ngõ ra bằng đèn Led ở phía trước bộ điều khiển
- Tích hợp danh sách mã lỗi giúp kiểm tra và xác định sự cố một cách tiện lợi và nhanh chóng
- Cảnh báo và xuất báo động
- Dễ dàng kết nối và truyền dữ liệu qua các cổng truyền thống: Modbus
- Mật khẩu bảo vệ truy cập và cài đặt
2Lắp đặt đơn giản, dễ dàng:
- Tương thích với đa dạng các loại cảm biến
- Ngõ vào số/ngõ ra số có thể cấu hình tùy chọn với nhiều chức năng đã được lập trình sẵn
- Lắp đặt nhanh chóng và tiện lợi
- Ưu điểm lớn nhất của loạt bộ điều khiển AK_PC 710 là có thể mở rộng khi quy mô nhà máy tăng lên
3Bảo vệ các thành phần thiết bị làm lạnh:
- Cảnh báo và bảo vệ máy nén qua áp suất hút giới hạn thấp/cao
- Giám sát và cảnh báo nhiệt độ dàn ngưng tụ cùng chế độ bảo vệ ngừng máy nén khi có cảnh báo
- Giám sát trạng thái và cảnh báo lỗi của máy nén, quạt dàn ngưng tụ,áp suất dàn ngưng tụ, áp suất hút, nhiệt độ, ...
- Thiết lập chế độ vận hành bảo vệ (safety) hệ thống khi cảm biến bị lỗi
- Tích hợp ngõ vào an toàn (safety) cho từng máy nén
- Cảnh báo nhiệt độ cao, nhiệt độ thấp và xuất cảnh báo ra relay
Hiệu quả và tiế4t kiệm năng lượng:
- Điều khiển tối ưu áp suất hút
- Cài đặt điều khiển chế độ ngày/đêm
- Điều khiển áp suất dàn ngưng tụ Floating
- Điều khiển tốc độ thay đổi của quạt ngưng tụ và máy nén bằng biến tần
Các tính năng ứng 5dụng khác
- Có thể điều khiển tối đa 6 máy nén
- Có thể điều khiển tối đa 6 quạt dàn ngưng tụ
- Ưu điểm lớn nhất của loạt bộ điều khiển AK_PC 710 là có thể mở rộng khi quy mô nhà máy tăng lên. Có thể mở rộng quy mô ứng dụng với các mô đun mở rộng gắn bên phải bộ điều khiển.
- Bộ điều khiển AK-PC 710 có thể kết nối với các bộ điều khiển khác trong hệ thống điều khiển làm lạnh ADAP-KOOL®
- Bộ điều khiển AK-PC 710 có thể kết nối đến các bộ điều khiển hệ thống lạnh trung tâm AK-SC 255, AK-SC 355 hoặc SM850
- Tích hợp các thuật toán điều khiển tiên tiên giúp điều khiển chính xác và độ tin cậy cao cho tối ưu hóa hiệu quả năng lượng và chi phí bảo trì thấp
- Lưu trữ các thông số vận hành và chế độ báo động
- Phần mềm đa ngôn ngữ
Vui lòng liên hệ HITECH Vietnam để được TƯ VẤN và CUNG CẤP ngay GIẢI PHÁP - THÔNG TIN mà Quý Khách Hàng CẦN!
< SALE & TECHNICAL SUPPORT >
Hotline: 0868 52 3668
Email: chinh.le@hi-techsolutions.com.vn
****************************************************************
THÔNG SỐ KỸ THUẬT
| Lĩnh vực ứng dụng: | Điều khiển công suất hệ thống máy nén và dàn ngưng tụ Compressor and Condenser Capacity control | |
| Nhóm sản phẩm: | Điều khiển máy nén và dàn ngưng tụ Compressor and Condenser control | |
| Chức năng: | Điều khiển 2 nhóm máy nén (tối đa 8 máy nén) và 1 dàn ngưng tụ | |
| Kỹ thuật điều khiển dàn ngưng tụ: | Nhiệt độ hoặc Áp suất | |
| Nguồn cung cấp: | 24 V d.c./a.c. +/- 20% | |
| Ngõ vào tương tự: | 11 | |
|
Cảm biến nhiệt độ hỗ trợ: |
Pt1000 PTC 1000 |
|
|
Ngõ vào tín hiệu tương tự: |
Pt 1000 ohm /0°C | Độ phân giải: 0.1°C Độ chính xác: +/- 0.5°C (từ -58°F đến +122°F) |
| Cảm biến áp suất AKS 32R/ AKS 32 (1-5 V) | Độ phân giải:1 mV Độ chính xác: +/- 10 mV Tối đa 5 cảm biến áp suất kết mối đến 1 mô đun |
|
| Tín hiệu điện áp 0-10 V | ||
| Chức năng tín hiệu số | On tại R < 20 ohm Off tại R > 2K ohm |
|
| Nguồn cung cấp ngõ vào số ON/OFF | Điện áp thấp 0 / 80 V a.c./d.c. | Off : U < 2 V On: U > 10 V |
| Điện áp cao 0 / 260 V a.c. | Off : U < 24 V On: U > 80 V |
|
| Cảm biến áp suất hỗ trợ: | Ratiometric dòng AKS 32R 1-5 volt dòng AKS 32 |
|
| Ngõ vào tín hiệu số: | Cài đặt chức năng (function) cho từng ngõ vào số Chiều dài dây kết nối đến ngõ vào số tối đa: 15m Sử dụng relay ngoài khi chiều dài kết nối lớn hơn 15m |
|
| Ngõ ra tín hiệu số: | 8 | |
| Dây điện kết nối: | Dây đa lõi, tiết diện tối đa 1.5 mm² | |
| Màn hình hiển thị: | Không | |
| Bộ hiển thị mở rộng: | Có thể gắn thêm màn hình mở rộng EKA 163B / EKA 164B/ EKA 166/ AK-MMI | |
| Chuẩn giao tiếp: | RS232 LON RS485 |
|
| Số lượng máy nén điều khiển tối đa: | 6 | |
| Số lượng dàn ngưng tụ điều khiển tối đa: | Tối đa 6 quạt | |
| Tiêu thụ điện năng [VA]: | AK-__ (Bộ điều khiển) | 8 VA |
| AK-XM 102 | 2 VA | |
| AK-XM 204 | 5 VA | |
|
Điều kiện môi trường: |
Nhiệt độ trong quá trình vận hành | -20°C -> +55°C |
| Nhiệt độ trong quá trình vận chuyển | -40°C -> +70°C | |
| Độ ẩm: | 20 - 95% RH, không ngưng tụ | |
| Không có tác động sốc/rung động | ||
| Chuẩn bảo vệ: | IP 20 | |
| Tổng trọng lượng: | 0.932 Kg | |
| Trọng lượng thiết bị: | 0.645 Kg | |
ĐẶT HÀNG
| Kiểu | Diễn giải | Nguồn cung cấp | Mã hàng (Code no.) |
|---|---|---|---|
| AK-PC 551 | Bộ điều khiển công suất hệ thống máy nén hoặc công suất dàn ngưng tụ, tích hợp nút nhấn điều khiển và màn hình hiển thị | [V] AC: 230 | 080G0281 |
| AK-PC 551 | Bộ điều khiển công suất hệ thống máy nén hoặc công suất dàn ngưng tụ, tích hợp nút nhấn điều khiển và màn hình hiển thị | [V] AC: 24 | 080G0283 |
| AK-PC 551 | Bộ điều khiển công suất hệ thống máy nén hoặc công suất dàn ngưng tụ, không tích hợp màn hình hiển thị | [V] AC: 230 | 080G0282 |
| AK-PC 551 | Bộ điều khiển công suất hệ thống máy nén hoặc công suất dàn ngưng tụ, không tích hợp màn hình hiển thị | [V] AC: 24 | 080G0288 |
| AK-PC 710 | Bộ điều khiển công suất hệ thống máy nén hoặc công suất dàn ngưng tụ, lên đến 6 máy nén và 6 quạt dàn ngưng tụ | [V] AC: 24 | 080Z0106 |
Mô đun mở rộng ngõ vào/ra
| Kiểu | Ngõ vào tín hiệu tương tự AI | Ngõ ra tín hiệu số DO | Ngõ vào tín hiệu số DI | Ngõ ratín hiệu tương tự AO | Mã hàng (Code no.) |
| Bộ điều khiển AK-CC 750 | 11 | 8 | |||
| AK-XM 101A | 8 | 080Z0007 | |||
| AK-XM 102A | 8 | 080Z0008 | |||
| AK-XM 102B | 8 | 080Z0013 | |||
| AK-XM 204A | 8 | 080Z0011 | |||
| AK-XM 204B | 8 | 080Z0018 | |||
| AK-OB 110 | 1 | 080Z0251 |
PHỤ KIỆN
| Kiểu | Chức năng | Ứng dụng | Mã hàng (Code no.) |
|---|---|---|---|
| AK-ST 500 | Phần mềm cho bộ điều khiển AK | AK-operation | 080Z0161 |
| Cáp kết nối giữa PC và bộ điều khiển AK | AK - Com port | 080Z0262 | |
| Cáp kết nối giữa PDA và bộ điều khiển AK | AK - RS 232 | 080Z0261 | |
| Cáp kết nối giữa PC và bộ điều khiển AK | AK - USB | 080Z0264 | |
| AK-PS 075 | Bộ nguồn chuyển đổi từ 230 V / 115 V sang 24 V, 18 VA | Nguồn cho bộ điều khiển | 080Z0053 |
| AK-PS 150 | Bộ nguồn chuyển đổi từ 230 V / 115 V sang 24 V, 36 VA | Nguồn cho bộ điều khiển | 080Z0054 |
| EKA 163B | Màn hình hiển thị mở rộng | 084B8574 | |
| EKA 164B | Màn hình hiển thị mở rộng có nút nhấn | 084B8575 | |
| EKA 166 | Màn hình hiển thị mở rộng có nút nhấn và led hiển thị trạng thái ngõ vào/ngõ ra | 084B8578 | |
| AK-MMI | Màn hình hiển thị vận hành | 080G0311 | |
| Cáp kết nối màn hình hiển thị mở rộng EKA và bộ điều khiển, dài 2 m | 084B7298 | ||
| Cáp kết nối màn hình hiển thị mở rộng EKA và bộ điều khiển, dài 6 m | 084B7299 | ||
| Cáp kết nối màn hình hiển thị AK-MMI và bộ điều khiển, dài 0.8 m | 080G0074 | ||
| Cáp kết nối màn hình hiển thị AK-MMI và bộ điều khiển, dài 1.5 m | 080G0075 | ||
| Cáp kết nối màn hình hiển thị AK-MMI và bộ điều khiển, dài 3 m | 080G0076 | ||
| AK-OB 101A | Bộ đồng hồ thực với pin duy trì | 080Z0252 |
