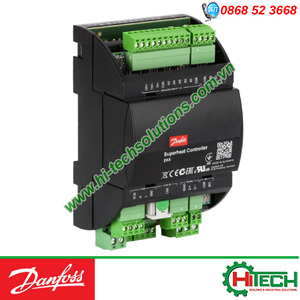

EKE 1C Danfoss bộ điều khiển quá nhiệt superheat cho các van tích hợp động cơ bước Electronic Superheat controller - 080G5400
EKE 1C (080G5400)
Danfoss
12 tháng do lỗi nhà sản xuất
EKE 1C (080G5400), bộ điều khiển quá nhiệt superheat và các van tích hợp động cơ bước ứng dụng điều hòa không khí thương mại, máy bơm nhiệt thương mại và công nghiệp, các ứng dụng làm lạnh thương mại và bán lẻ thực phẩm. Là bộ điều khiển thông minh đa chức năng, bao gồm 2 ngõ vào tín hiệu tương tự, 2 ngõ vào tín hiệu số, 3 cảm biến nhiệt độ đầu vào, 2 cảm biến áp suất đầu vào, 1 ngõ ra tín hiệu số, kết nối truyền thông: RJ11 (CAN) to User Interface; Modbus RS485 RTU;CANBUS, điện áp ngõ vào: [V] AC/DC: 24V, Hãng sản xuất: Danfoss
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN QUÁ NHIỆT SUPERHEAT & VAN BƯỚC EKE 1C
Bộ điều khiển quá nhiệt EKE 1C được lập trình sẵn nhiều ứng dụng linh hoạt và trình điều khiển van động cơ bước hãng Danfoss cung cấp khả năng điều khiển phần mềm tối ưu, cho phép bạn điều chỉnh hiệu suất của hệ thống theo đúng yêu cầu của Quý khách hàng.
EKE 1C là bộ điều khiển lý tưởng để điều khiển nhiều loại máy điều hòa không khí, máy bơm nhiệt thương mại và công nghiệp, tủ lạnh thương mại và các ứng dụng bán lẻ thực phẩm, với khả năng điều khiển tiên tiến, tối ưu và linh hoạt như vậy giúp Quý Khách Hàng đạt được hiệu quả cao nhất trong hệ thống.
EKE 1C thường được sử dụng điều khiển chính xác quá nhiệt hoặc điều khiển van động cơ bước. Quá nhiệt được điều chỉnh đến giá trị thấp nhất có thể trong thời gian ngắn. Nó điều chỉnh quá nhiệt của bộ bay hơi tối ưu hóa ngay cả khi có sự thay đổi lớn về tải dẫn đến giảm đang kể mức tiêu thụ năng lượng và chi phí vận hành.
EKE 1C hỗ trợ các hàm chức năng hệ thống hoạt động cực kỳ đáng tin cậy bằng cách cung cấp các chương trình điều khiển được tích hợp sẵn có độ chính xác tuyệt vời, hiệu suất ổn định và tăng tính linh hoạt khi sử dụng, đồng thời đảm bảo quy trình thiết kế và triển khai hệ thống được đơn giản hóa.
1 Điều khiển chính xác và tối ưu:
- Thuật toán MSS (Minimum Stable Superheat) điều khiển quá nhiệt ở mức tối ưu cho các hệ thống được điều khiển công suất lạnh
- Điều khiển van EEV theo từng bước nhỏ, cung cấp đường cong quá nhiệt mượt mà và ít dao động.
- Dàn bay hơi được điều khiển một các tối ưu và hiệu quả, ngày cả khi có sự biến động lớn về tải lạnh yêu cầu và áp suất đường hút
2Lắp đặt đơn giản, dễ dàng và linh hoạt:
- Dễ dàng cài đặt
- Bộ điều khiển hoạt động với mạng truyền thông Modbus hoặc độc lập
- Hoạt động với tất cả các chất làm lạnh thông thường
- Hỗ trợ đa dạng các cảm biến nhiêt độ, cảm biến áp suất của Danfoss cũng như của hãng thứ 3
- Hỗ trợ cả các loại van của hãng thứ 3
- Nhỏ gọn và nhẹ
3Đáng tin cậy:
EKE 1C có các tính năng bảo vệ giúp ngăn hệ thống hoạt động trong điều kiện xấu:
- Bảo vệ máy nén bằng hàm chức năng Áp suất vận hành tối đa MOP và LOP
- Bảo vệ nhiệt độ dàn ngưng tụ cao HCTP
- Mở cưỡng bức khi máy nén khởi động và khi tắt
- Hàm chức năng bảo vệ superheat SH Close
- Chức năng quản lý và xuất cảnh báo alarm
- Cảnh báo LOC
- Được Danfoss thiết kế và sản xuất bằng công nghệ và chuyên môn đã được chứng minh tốt nhất trong phân khúc
Hiệu quả và tiế4t kiệm năng lượng:
- Giảm tiêu thụ năng lượng nhờ điều khiển chính xác lưu lượng trong điều hòa không khí nhờ Van tiết lưu điện tử ETS 6 đáp ứng điều khiển nhanh và bộ điều khiển quá nhiệt EIM 336 thông minh và chính xác
Chức nă5ng:
- Thuật toán điều khiển tìm kiếm điểm quá nhiệt ổn định tối thiểu (MSS).
- Chức năng áp suất vận hành tối đa (MOP).
- Chức năng LOP
- Chức năng bảo vệ máy nén.
- Cảnh báo Loss Of Charge (LOC).
- Đèn led hiển thị van mở và các cảnh báo lỗi alarm/warning
Vui lòng liên hệ HITECH Vietnam để được TƯ VẤN và CUNG CẤP ngay GIẢI PHÁP - THÔNG TIN mà Quý Khách Hàng CẦN!
< SALE & TECHNICAL SUPPORT >
Hotline: 0868 52 3668
Email: chinh.le@hi-techsolutions.com.vn
****************************************************************
THÔNG SỐ KỸ THUẬT
| Lĩnh vực ứng dụng: | Điều khiển lạnh công nghiệp, lạnh thực phẩm | |
| Nhóm sản phẩm: | Bộ điều khiển van tiết lưu điện tử | |
| Tên sản phẩm: | Thiết bị điều khiển quá nhiệt Superheat controller và van động cơ bước Stepper valve | |
| Nguồn cung cấp: | 24 V AC / DC (+ 15%), 50 / 60 Hz | |
| Số lượng cảm biến nhiệt độ ngõ vào: | 3 | |
| Loại cảm biến nhiệt độ hỗ trợ: | NTC 10K, type EKS NTC 10K, type ACCPBT NTC 10K, type Sensata |
|
| Độ chính xác | 50°C – >120 °C: 1.5 K -40°C –> 50 °C: 0.4 K 0 °C: 0.2 K |
|
| Độ phân giải | ≤ 0.1 K, ≤ 0.3 K (EKC 1C, AI5) | |
| Số lượng cảm biến áp suất ngõ vào: | 2 | |
| Loại cảm biến áp suất hỗ trợ: | Ratiometric 0.5 - 4.5 V DC Voltage signal 0 – 10 V |
|
| Độ chính xác | 1.6 % | |
| Độ phân giải | 1.2 mV | |
| Số kênh tham chiếu mở rộng: | 1 (0-10V hoặc 0- 5V ) | |
| Ngõ vào tín hiệu tương tự: | 2 | |
| Loại ngõ vào tín hiệu tương tự | Điện áp | |
| Ngõ vào tín hiệu số: | Số lượng: 2 Cài đặt chức năng (function) cho từng ngõ vào số Chiều dài dây kết nối đến ngõ vào số tối đa: 15m Sử dụng relay ngoài khi chiều dài kết nối lớn hơn 15m |
|
| Ngõ ra tín hiệu số: | 1 | |
| Dây điện kết nối: | Dây đa lõi, tiết diện tối đa 1.5 mm² | |
| Màn hình hiển thị: | Không | |
| Bộ hiển thị mở rộng: | MMIGRS2 | |
| Chuẩn giao tiếp: | Modbus RS485 RTU RJ11 (CAN) CANBUS |
|
|
Điều kiện môi trường: |
Nhiệt độ trong quá trình vận hành | -20 °C-> +60 °C |
| Nhiệt độ trong quá trình vận chuyển | -30 °C -> +80°C | |
| Độ ẩm: | < 90% RH, không ngưng tụ | |
| Không có tác động sốc/rung động | ||
| Chuẩn bảo vệ: | IP 20 IP 40 cho mặt trước |
|
| Tổng trọng lượng: | 0.292 Kg | |
| Trọng lượng thiết bị: | 0.165 Kg | |
| Ngõ ra điều khiển van: | 1 van động cơ bước | |
| Van hỗ trợ: | CCM 10 CCM 20 CCM 30 CCM 40 CCMT 0 CCMT 1 CCMT 16 CCMT 2 CCMT 24 CCMT 30 CCMT 4 CCMT 42 CCMT 8 CTR 20 ETS 100 ETS 100C ETS 12.5 ETS 12C ETS 24C ETS 25 ETS 250 ETS 25B ETS 25C ETS 400 ETS 50 ETS 50C ETS 5M ETS 6 KVS 15 KVS 2C KVS 3C KVS 42 KVS 5C |
|
ĐẶT HÀNG
| Kiểu | Diễn giải | Mã hàng (Code no.) |
|---|---|---|
| EIM 336 | Bộ điều khiển quá nhiệt superheat | 080G1002 |
| EKE 100 1V, IP00 | Bộ điều khiển quá nhiệt superheat và 1 ngõ ra điều khiển van động cơ bước stepper valve | 080G5050 |
| EKE 100 1V, IP20 | Bộ điều khiển quá nhiệt superheat và 1 ngõ ra điều khiển van động cơ bước stepper valve | 080G5051 |
| EKE 100 1V, IP20 | Bộ điều khiển quá nhiệt superheat và 1 ngõ ra điều khiển van động cơ bước stepper valve, tích hợp màn hình hiển thị LCD | 080G5055 |
| EKE 100 2V, IP00 | Bộ điều khiển quá nhiệt superheat và 2 ngõ ra điều khiển van động cơ bước stepper valve | 080G5055 |
| EKE 100 2V, IP20 | Bộ điều khiển quá nhiệt superheat và 2 ngõ ra điều khiển van động cơ bước stepper valve | 080G5056 |
| EKE 100 2V, IP20 | Bộ điều khiển quá nhiệt superheat và 2 ngõ ra điều khiển van động cơ bước stepper valve, tích hợp màn hình hiển thị LCD | 080G5057 |
| EKE 1A | Bộ điều khiển quá nhiệt superheat và ngõ ra điều khiển van động cơ bước stepper valve | 080G5300 |
| EKE 1B | Bộ điều khiển quá nhiệt superheat và ngõ ra điều khiển van động cơ bước stepper valve | 080G5350 |
| EKE 1C | Bộ điều khiển quá nhiệt superheat và ngõ ra điều khiển van động cơ bước stepper valve | 080G5400 |
| EKE 1D | Bộ điều khiển quá nhiệt superheat và ngõ ra điều khiển van động cơ bước stepper valve | 080G5360 |
| EKF1A | Card điều khiển van động cơ bước stepper valve | 080G5030 |
| EKF2A | Card điều khiển van động cơ bước stepper valve | 080G5035 |
| EKE 2U | Bộ cung cấp nguồn dự phòng | 080G5555 |
PHỤ KIỆN
| Kiểu | Số lượng đóng gói | Mã hàng (Code no.) |
|---|---|---|
| EKA 200 KoolKey 2.0 | Single pack | 080N0020 |
| EKE 100 service cable | Single pack | 080G5058 |
| Màn hình hiển thị mở rộng MMIGRS2 | Single pack | 080G0294 |
| MMIMYK gateway | Single pack | 080G0073 |
| ACCCBI telephone cable user interface connector 1.5m | Single pack | 080G0075 |
| Mô đun nguồn dự phòng EKE 2U | Single pack | 080G5555 |
| Mô đun nguồn AK-PS 063 STEP3 | Single pack | 080Z0057 |
| Mô đun nguồn AK-PS 130 STEP3 | Single pack | 080Z0058 |
| Mô đun nguồn AK-PS 250 STEP3 | Single pack | 080Z0059 |
Vui lòng liên hệ HITECH Vietnam để được TƯ VẤN và CUNG CẤP ngay GIẢI PHÁP - THÔNG TIN mà Quý Khách Hàng CẦN!
< SALE & TECHNICAL SUPPORT >
Hotline: 0868 52 3668
Email: chinh.le@hi-techsolutions.com.vn
****************************************************************
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN QUÁ NHIỆT SUPERHEAT & VAN BƯỚC EKE 1C
Tài liệu kỹ thuật:
HƯỚNG DẪN LẮP ĐẶT
THÔNG SỐ KỸ THUẬT BỘ ĐIỀU KHIỂN QUÁ NHIỆT SUPERHEAT & VAN BƯỚC EKE 1C
