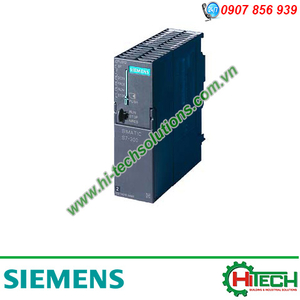

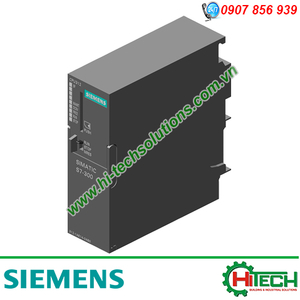

Bộ Lập Trình PLC S7-300-CPU 312 - 6ES7312-1AE14-0AB0
6ES7312-1AE14-0AB0
SIEMENS- Đức
12 tháng do lỗi nhà sản xuất
Vui lòng gọi
THÔNG SỐ KỸ THUẬT SIEMENS PLC CPU 312
SIMATIC S7-300 CPU 312 6ES7312-1AE14-0AB0
Thông tin Chung |
|
|
Phiên bản phần cứng |
01 |
|
Phiên bản phần mềm |
V3.3 |
|
Thiết kế với |
|
|
Gói lập trình |
STEP 7 V5.5 + SP1 hoặc cao hơn STEP 7 V5.2 + SP1 hoặc cao hơn Với gói hỗ trợ phần cứng Siemens HSP218 |
Nguồn cung cấp |
|
|
Nguồn |
24 VDC |
|
Giới hạn dưới cho phép |
19.2 VDC |
|
Giới hạn trên cho phép |
28.8 VDC |
|
Dòng tối thiểu |
2A |
|
Thời gian vẫn hoạt động bình thường khi mất nguồn |
5 ms |
|
Tốc độ lập lại |
1 s |
Dòng điện cung cấp |
|
|
Dòng điện tiêu thụ |
650 mA |
|
Dòng điện tiêu thụ (khi hoạt động không tải) |
140 mA |
|
Dòng điện khởi động |
3.5 A |
Công suất tổn thất |
|
|
Công suất tổn thất |
4 W |
Bộ nhớ |
|
|
Bộ nhớ thực thi |
|
|
Tích hợp |
32 kbyte |
|
Mở rộng |
Không |
|
Bộ nhớ lưu trữ dữ liệu khối (data block) |
2 kbyte |
|
Bộ nhớ chương trình |
|
|
Hỗ trợ thẻ nhớ MMC gắn vào |
Có |
|
Dung lượng tối đa thẻ nhớ MMC |
8 Mbyte |
|
Thời gian lưu dữ liệu trong thẻ nhớ (tính từ lần download gần nhất) |
10 năm |
|
Backup |
|
|
Present |
Có, sử dụng MMC |
|
Không có nguồn pin |
Có, chương trình và dữ liệu |
Thời gian sử lý của CPU |
|
|
Cho toán hạng bit |
0.1 µs |
|
Cho toán hạn Word |
0.24 µs |
|
Cho phép toán với dấu phảy tĩnh |
0.32 µs |
|
Cho phép toán với dấu phảy động |
1.1 µs |
CPU-blocks |
|
|
Tổng số lượng block |
1024 (DBs, FCs, FBs), số lượng tối đa cảu các block tải xuống PLC sẽ giảm tùy theo dung lượng bộ nhớ sử dụng |
|
DB |
|
|
Số lượng tối đa |
1024, đánh số từ 1 đến 16000 |
|
Kích thướt tối đa |
32 kbyte |
|
FB |
|
|
Số lượng tối đa |
1024, đánh số từ 0 đến 7999 |
|
Kích thướt tối đa |
32 kbyte |
|
FC |
|
|
Số lượng tối đa |
1024, đánh số từ 0 đến 7999 |
|
Kích thướt tối đa |
32 kbyte |
|
OB |
|
|
Kích thướt tối đa |
32 kbyte |
|
Số lượng OB với chu ký quét tự do (free cycle) |
1; OB 1 |
|
Số lượng OB ngắt theo thời gian cảnh báo định trước |
1; OB 10 |
|
Số lượng OB ngắt theo khoảng thời gian cảnh báo (delay) |
2; OB 20, 21 |
|
Số lượng OB ngắt theo chu kỳ |
4; OB 32, 33, 34, 35 |
|
Số lượng OB ngắt theo tín hiệu quá trình |
1; OB 40 |
|
Số lượng OB ngắt khi khởi động |
1; OB 100 |
|
Số lượng OB ngắt khi có lỗi không đồng bộ |
4; OB 80, 82, 85, 87 |
|
Số lượng OB ngắt khi có lỗi đồng bộ |
2; OB 121, 122 |
Bộ đếm, bộ định thì và bộ nhớ lưu trữ giá trị của chúng khi mất nguồn |
|
|
Bộ đếm S7 |
|
|
Số lượng |
256 |
|
Bộ nhớ lưu trữ khi mất nguồn |
|
|
Có thể điều chỉnh |
Có |
|
Số lượng tối thiểu |
0 |
|
Số lượng tối đa |
255 |
|
Hiện tại |
Z0 đến Z7 |
|
Tầm giá trị đếm |
|
|
Giá trị dưới |
0 |
|
Giá trị trên |
999 |
|
Bộ đếm IEC |
|
|
Số lượng |
Không giới hạn, tùy thuộc vào bộ nhớ RAM |
|
Bộ định thì S7 |
|
|
Số lượng |
256 |
|
Bộ nhớ lưu trữ khi mất nguồn |
|
|
Có thể điều chỉnh được |
Có |
|
Số lượng tối thiểu |
0 |
|
Số lượng tối đa |
255 |
|
Hiện tại |
0 |
|
Tầm giá trị |
|
|
Giá trị dưới |
10 ms |
|
Giá trị trên |
9990 s |
|
Bộ định thời IEC |
|
|
Hiện tại |
Có |
|
Kiểu |
SFB |
|
Số lượng |
Không giới hạn, tùy thuộc vào bộ nhớ RAM |
Vùng nhớ dữ liệu khối và bộ nhớ lưu trữ khi mất nguồn |
|
|
Các kiểu dữ liệu cho lưu trữ khi mất nguồn |
Tất cả (bao gồm kiểu bit, bộ định thời, bộ đếm) |
|
Cờ nhớ |
|
|
Số lượng tối đa |
256 byte |
|
Có khả năng lưu trữ khi mất nguồn |
Có, MB 0 đến MB 255 |
|
Bộ nhớ lưu trữ mặc định khi mất nguồn |
MB0 đến MB 15 |
|
Số lượng vùng nhớ xung clock |
8, 1 byte vùng nhớ |
|
Dữ liệu khối (Data block) |
|
|
Có thể điều chỉnh bộ nhớ lưu trữ khi mất nguồn |
Có, thông qua thuộc tính của DB |
|
Bộ nhớ lưu trữ mặc định khi mất nguồn |
Có |
|
Bộ nhớ cục bộ |
|
|
Số lượng tối đa trên mỗi lớp ưu tiên |
32 kbyte, tối đa 2 KB trên 1 block |
Vùng địa chỉ |
|
|
Vùng địa chỉ ngỏ vào/ra |
|
|
Ngõ Vào |
1024 byte |
|
Ngõ ra |
1024 byte |
|
Process image |
|
|
Ngõ vào |
1024 byte |
|
Ngõ ra |
1024 byte |
|
Ngõ vào, có thể điều chỉnh được |
1024 byte |
|
Ngõ ra, có thể điều chỉnh được |
1024 byte |
|
Ngõ vào, mặc định |
128 byte |
|
Ngõ ra, mặc định |
128 byte |
|
Kênh tính hiệu số (Digital channel) |
|
|
Ngõ vào |
256 |
|
Ngõ ra |
256 |
|
Kênh tín hiệu tương tự (Analog channel) |
|
|
Ngõ vào |
64 |
|
Ngõ ra |
64 |
Cấu hình phần cứng |
|
|
Số lượng tối đa mô đun mở rộng |
0 |
|
Số lượng DP chủ (master) |
|
|
Tích hợp |
0 |
|
Qua mô đun truyền thông CP |
4 |
|
Số lượng FMs và CPs |
|
|
FM |
8 |
|
CP, PtP |
8 |
|
CP, LAN |
4 |
|
Rack |
|
|
Số lượng rack tối đa |
1 |
|
Số lượng mô đun tối đa trên mỗi rack |
8 |
Giờ trong ngày |
|
|
Giờ |
|
|
Giờ trên phần mềm |
Có |
|
Lưu khi mất nguồn |
Không |
|
Đồng bộ thời gian |
Có |
|
Sai số tối đa trên 1 ngày |
10 s |
|
Tác động theo nguồn cung cấp |
Thời gian sẽ tiếp tục tại thời điểm mà nguồn tắt |
|
Bộ đếm thời gian hoạt động của CPU |
|
|
Số lượng |
1 |
|
Tầm giá trị |
0 đến 2^31 giờ (khi sử dụng hàm SFC 101) |
|
Lưu trữ khi mất nguồn |
Có;phải đếm lại tại mỗi thời điểm khởi động lại PLC |
|
Đồng bộ giờ |
|
|
Hỗ trợ |
Có |
|
Qua MPI, master |
Có |
|
Qua MPI, slave |
Có |
|
Qua AS, master |
Có |
|
Qua AS, slave |
Không |
Ngõ vào số |
|
|
Số lượng ngõ vào số |
0 |
Ngõ ra số |
|
|
Số lượng ngõ ra số |
0 |
Ngõ vào tương tự |
|
|
Số lượng ngõ vào tương tự |
0 |
Ngõ ra tương tự |
|
|
Số lượng ngõ ra tương tự |
0 |
Các cổng truyền thông |
|
|
Số lượng cổng truyền thông Ethernet công nghiệp |
0 |
|
Số lượng cổng truyền thông PROFINET |
0 |
|
Số lượng cổng truyền thông RS485 |
1; MPI |
|
Số lượng cổng truyền thông RS232 |
0 |
Truyền thông |
|
|
Kiểu truyền thông |
Tích hợp cổng truyền thông RS485 |
|
Kiểu vật lý |
RS485 |
|
Tích hợp |
Không |
|
Nguồn dòng tối đa cung cấp cho cổng truyền thông (15 đến 30 VDC) |
200 mA |
|
Chức năng |
|
|
MPI |
Có |
|
PROFIBUS DP Master |
Không |
|
PROFIBUS DP Slave |
Không |
|
Kết nối Point-to-Point |
Không |
|
MPI |
|
|
Tốc độ truyền tối đa |
187.5 kbit/s |
|
Dịch vụ |
|
|
Kết nối PG/OP |
Có |
|
Routing |
Không |
|
Kết nối Global Data |
Có |
|
Kết nối S7 basic |
Có |
|
Kết nối S7 |
Có |
|
Kết nối S7 như client |
Không |
|
Kết nối S7 như server |
Có |
Các kiểu chức năng truyền thông |
|
|
Truyền thông PG/OP |
Có |
|
Truyền thông Global Data |
|
|
Hỗ trợ |
Có |
|
Số lượng tối đa GD loops |
8 |
|
Số lượng tối đa gói GD (GD packets) |
8 |
|
Số lượng tối đa gói GD (GD packets), truyền |
8 |
|
Số lượng tối đa gói GD (GD packets), nhận |
8 |
|
Kích thướt tối đa gói GD (GD packets) |
22 byte |
|
Truyền thông S7 basic |
|
|
Hỗ trợ |
Có |
|
Kích thướt tối đa dữ liệu trên 1 job |
180 byte với lệnh PUT/GET |
|
Truyền thông S7 |
|
|
Hỗ trợ |
Có |
|
Trạm Server |
Có |
|
Trạm Client |
Có |
|
Kích thướt tối đa dữ liệu trên 1 job |
180 byte với lệnh PUT/GET |
|
Tương thích với giao tiếp S5 |
|
|
Hỗ trợ |
Có |
|
Tổng số lượng kết nối |
|
|
Tổng số |
6 |
|
Sử dụng cho truyền thông PG |
5 |
|
Truyền thông PG được dành riêng |
1 |
|
Số lượng tối thiểu truyền thông PG, tùy chỉnh |
1 |
|
Số lượng tối đa truyền thông PG, tùy chỉnh |
5 |
| Sử dụng cho truyền thông OP | 5 |
|
Truyền thông OP được dành riêng |
1 |
|
Số lượng tối thiểu truyền thông OP, tùy chỉnh |
1 |
|
Số lượng tối đa truyền thông OP, tùy chỉnh |
5 |
| Sử dụng cho truyền thông S7 basic | 2 |
|
Truyền thông S7 basic được dành riêng |
0 |
|
Số lượng tối thiểu truyền thông S7 basic, tùy chỉnh |
0 |
|
Số lượng tối đa truyền thông S7 basic, tùy chỉnh |
2 |
Chức năng giao tiếp S7 message |
|
|
Số lượng tối đa trạm cho giao tiếp S7 message |
6; phụ thuộc vào kết nối đã được đăng ký cho PG/OP và S7 basic |
|
Chuẩn đoán lỗi S7 message |
Có |
Chức năng kiểm tra lỗi Commissioning |
|
|
Block monitor trạng thái |
Có; giám sát đồng thời 2 block |
|
Từng bước |
Có |
|
Số lượng điểm chuyển tiếp (breakpoint) |
4 |
|
Trạng thái/điều khiển |
|
|
Biến số trạng thái/điều khiển |
Có |
|
Biến số |
Ngõ vào, ngõ ra, bit nhớ, DB, bộ định thì, bộ đếm |
|
Số lượng biến số tối đa |
30 |
|
Số lượng biến số trạng thái tối đa |
30 |
|
Số lượng biến số điều khiển tối đa |
14 |
|
Forcing |
|
|
Forcing |
Có |
|
Biến số Forcing |
Ngõ vào, ngõ ra |
|
Số lượng tối đa biến số |
10 |
|
Bộ đếm chuẩn đoán lỗi |
|
|
Mặc định |
Có |
|
Số lượng tối đa |
500 |
|
Có thể điều chỉnh |
Không |
|
Khi mất nguồn |
100 |
|
Số lượng có thể đọc khi PLC đang chạy |
499 |
|
Có thể cài đặt |
Có; từ 10 đến 499 |
|
Mặc định |
10 |
Nhiệt độ môi trường trong quá trình hoạt động |
|
|
Tối thiểu |
00C |
|
Tối đa |
600C |
Phần mềm cấu hình |
|
|
STEP 7 |
Có; V5.2 SP1 hoặc cao hơn và cập nhập HW |
|
Ngôn ngữ lập trình |
|
|
LAD |
Có |
|
FBD |
Có |
|
STL |
Có |
|
SCL |
Có |
|
GRAPH |
Có |
|
HiGraph |
Có |
|
Bảo mật Know-how |
|
|
Bảo mật hàm chức năng/chương trình |
Có |
|
Mã hóa block |
Có, với S7 block Privacy |

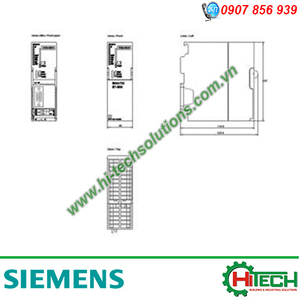

Kích thướt thiết bị |
|
|
Rộng |
40 mm |
|
Cao |
125 mm |
|
Sâu |
130 mm |
Khối lượng |
|
|
Khối lượng, xấp xỉ |
270 g |
