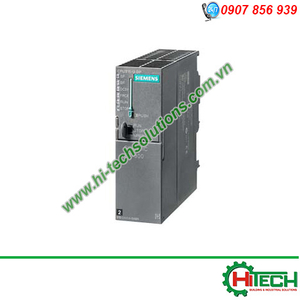

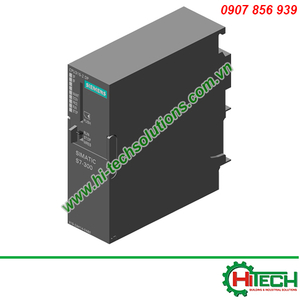

Bộ Lập Trình PLC S7-300-CPU 315-2DP - 6ES7315-2AH14-0AB0

Bộ Lập Trình PLC S7-300-CPU 315-2DP - 6ES7315-2AH14-0AB0

(1 đánh giá)

Mã sản phẩm : 6ES7315-2AH14-0AB0

Xuất xứ : SIEMENS- Đức

Bảo hành : 12 tháng do lỗi nhà sản xuất

Bộ lập trình điều khiển trung tâm PLC SIEMENS SIMATIC S7-300 CPU 315-2DP-6ES7315-2AH14-0AB0 tích hợp cổng truyển thông giao tiếp MPI, cổng truyền thông thứ 2 DP master/slave, nguồn cung cấp 24 VDC, Bộ nhớ làm việc 256 KB Hãng sản xuất CPU 315-2DP: Siemens Xuất Xứ CPU315-2DP: Đức Vòng đời sản phẩm: PM300-Active Product

Vui lòng gọi

CHI TIẾT
THÔNG SỐ KỸ THUẬT
LIÊN HỆ

THÔNG SỐ KỸ THUẬT SIEMENS PLC CPU 315-2DP

SIMATIC S7-300 CPU 315-2DP 6ES7315-2AH14-0AB0

Thông tin Chung
Phiên bản phần cứng	01
Phiên bản phần mềm	V3.3
Thiết kế với
Gói lập trình	STEP 7 V5.5 + SP1 hoặc cao hơn STEP 7 V5.2 + SP1 hoặc cao hơn Với gói hỗ trợ phần cứng Siemens HSP218
Nguồn cung cấp
Nguồn	24 VDC
Giới hạn dưới cho phép	19.2 VDC
Giới hạn trên cho phép	28.8 VDC
Dòng tối thiểu	2A
Thời gian vẫn hoạt động bình thường khi mất nguồn	5 ms
Tốc độ lập lại	1 s
Dòng điện cung cấp
Dòng điện tiêu thụ	850 mA
Dòng điện tiêu thụ (khi hoạt động không tải)	150 mA
Dòng điện khởi động	3.5 A
Công suất tổn thất
Công suất tổn thất	4.5 W
Bộ nhớ
Bộ nhớ thực thi
Tích hợp	256 kbyte
Mở rộng	Không
Bộ nhớ lưu trữ dữ liệu khối (data block)	128 kbyte
Bộ nhớ chương trình
Hỗ trợ thẻ nhớ MMC gắn vào	Có
Dung lượng tối đa thẻ nhớ MMC	8 Mbyte
Thời gian lưu dữ liệu trong thẻ nhớ (tính từ lần download gần nhất)	10 năm
Backup
Present	Có, sử dụng MMC
Không có nguồn pin	Có, chương trình và dữ liệu
Thời gian sử lý của CPU
Cho toán hạng bit	0.05 µs
Cho toán hạn Word	0.09 µs
Cho phép toán với dấu phảy tĩnh	0.12 µs
Cho phép toán với dấu phảy động	0.45 µs
CPU-blocks
Tổng số lượng block	1024 (DBs, FCs, FBs), số lượng tối đa của các block tải xuống PLC sẽ giảm tùy theo dung lượng bộ nhớ sử dụng
DB
Số lượng tối đa	1024, đánh số từ 1 đến 16000
Kích thướt tối đa	64 kbyte
FB
Số lượng tối đa	1024, đánh số từ 0 đến 7999
Kích thướt tối đa	64 kbyte
FC
Số lượng tối đa	1024, đánh số từ 0 đến 7999
Kích thướt tối đa	64 kbyte
OB
Kích thướt tối đa	64 kbyte
Số lượng OB với chu ký quét tự do (free cycle)	1; OB 1
Số lượng OB ngắt theo thời gian cảnh báo định trước	1; OB 10
Số lượng OB ngắt theo khoảng thời gian cảnh báo (delay)	2; OB 20, 21
Số lượng OB ngắt theo chu kỳ	4; OB 32, 33, 34, 35
Số lượng OB ngắt theo tín hiệu quá trình	1; OB 40
Số lượng OB ngắt lỗi DPV1	3; OB 55, 56, 57
Số lượng OB ngắt theo chế độ đẳng thời	1; OB 61
Số lượng OB ngắt khi khởi động	1; OB 100
Số lượng OB ngắt khi có lỗi không đồng bộ	5; OB 80, 82, 85, 86, 87
Số lượng OB ngắt khi có lỗi đồng bộ	2; OB 121, 122
Độ sâu quét lặp vòng
Trên mỗi lớp ưu tiên	16
Lỗi OB	4
Bộ đếm, bộ định thì và bộ nhớ lưu trữ giá trị của chúng khi mất nguồn
Bộ đếm S7
Số lượng	256
Bộ nhớ lưu trữ khi mất nguồn
Có thể điều chỉnh	Có
Số lượng tối thiểu	0
Số lượng tối đa	255
Hiện tại	Z0 đến Z7
Tầm giá trị đếm
Giá trị dưới	0
Giá trị trên	999
Bộ đếm IEC
Số lượng	Không giới hạn, tùy thuộc vào bộ nhớ RAM
Bộ định thì S7
Số lượng	256
Bộ nhớ lưu trữ khi mất nguồn
Có thể điều chỉnh được	Có
Số lượng tối thiểu	0
Số lượng tối đa	255
Hiện tại	0
Tầm giá trị
Giá trị dưới	10 ms
Giá trị trên	9990 s
Bộ định thời IEC
Hiện tại	Có
Kiểu	SFB
Số lượng	Không giới hạn, tùy thuộc vào bộ nhớ RAM
Vùng nhớ dữ liệu khối và bộ nhớ lưu trữ khi mất nguồn
Các kiểu dữ liệu cho lưu trữ khi mất nguồn	Tất cả (bao gồm kiểu bit, bộ định thời, bộ đếm), tối đa 128 KB
Cờ nhớ
Số lượng tối đa	2048 byte
Có khả năng lưu trữ khi mất nguồn	Có, MB 0 đến MB 2047
Bộ nhớ lưu trữ mặc định khi mất nguồn	MB0 đến MB 15
Số lượng vùng nhớ xung clock	8, 1 byte vùng nhớ
Dữ liệu khối (Data block)
Có thể điều chỉnh bộ nhớ lưu trữ khi mất nguồn	Có, thông qua thuộc tính của DB
Bộ nhớ lưu trữ mặc định khi mất nguồn	Có
Bộ nhớ cục bộ
Số lượng tối đa trên mỗi lớp ưu tiên	32 kbyte, tối đa 2 KB trên 1 block
Vùng địa chỉ
Vùng địa chỉ ngỏ vào/ra
Ngõ Vào	2048 byte
Ngõ ra	2048byte
Process image
Ngõ vào	2048 byte
Ngõ ra	2048 byte
Ngõ vào, có thể điều chỉnh được	2048 byte
Ngõ ra, có thể điều chỉnh được	2048 byte
Ngõ vào, mặc định	128 byte
Ngõ ra, mặc định	128 byte
Kênh tính hiệu số (Digital channel)
Ngõ vào	16348
Trong đó, ngõ vào CPU trung tâm	1024
Ngõ ra	16348
Trong đó, ngõ ra CPU trung tâm	1024
Kênh tín hiệu tương tự (Analog channel)
Ngõ vào	1024
Trong đó, ngõ vào CPU trung tâm	256
Ngõ ra	1024
Trong đó, ngõ ra CPU trung tâm	256
Cấu hình phần cứng
Số lượng tối đa mô đun mở rộng	3
Số lượng DP chủ (master)
Tích hợp	1
Qua mô đun truyền thông CP	4
Số lượng FMs và CPs (đề nghị)
FM	8
CP, PtP	8
CP, LAN	10
Rack
Số lượng rack tối đa	4
Số lượng mô đun tối đa trên mỗi rack	8
Giờ trong ngày
Giờ
Giờ trên phần mềm	Có
Lưu khi mất nguồn	Không
Đồng bộ thời gian	Có
Lưu trữ giờ khi mất nguồn	6 tuần tại nhiệt độ môi trường 40 độC
Sai số tối đa trên 1 ngày	10 s
Tác động của giờ theo nguồn cung cấp	Thời gian sẽ tiếp tục tại thời điểm mà nguồn tắt
Tác động của giờ sau khi hết thời gian lưu trữ khi mất nguồn	Thời gian sẽ tiếp tục tại thời điểm mà nguồn pin hết
Bộ đếm thời gian hoạt động của CPU
Số lượng	1
Tầm giá trị	0 đến 2^31 giờ (khi sử dụng hàm SFC 101)
Lưu trữ khi mất nguồn	Có;phải đếm lại tại mỗi thời điểm khởi động lại PLC
Đồng bộ giờ
Hỗ trợ	Có
Qua MPI, master	Có
Qua MPI, slave	Có
Qua DP, master	Có, với DP slave clock
Qua DP, slave	Có
Qua AS, master	Có
Qua AS, slave	Không
Ngõ vào số
Số lượng ngõ vào số	0
Ngõ ra số
Số lượng ngõ ra số	0
Ngõ vào tương tự
Số lượng ngõ vào tương tự	0
Ngõ ra tương tự
Số lượng ngõ ra tương tự	0
Các cổng truyền thông
Số lượng cổng truyền thông Ethernet công nghiệp	0
Số lượng cổng truyền thông PROFINET	0
Số lượng cổng truyền thông RS485	2; MPI và PROFIBUS DP
Số lượng cổng truyền thông RS422	0
Cổng truyền thông thứ 1
Kiểu truyền thông	Tích hợp cổng truyền thông RS485
Kiểu vật lý	RS485
Cách ly	Không
Nguồn dòng tối đa cung cấp cho cổng truyền thông (15 đến 30 VDC)	200 mA
Chức năng
MPI	Có
PROFIBUS DP Master	Không
PROFIBUS DP Slave	Không
Kết nối Point-to-Point	Không
MPI
Tốc độ truyền tối đa	187.5 kbit/s
Dịch vụ
Kết nối PG/OP	Có
Routing	Không
Kết nối Global Data	Có
Kết nối S7 basic	Có
Kết nối S7	Có, chỉ là server, cấu hình 1 phía
Kết nối S7 như client	Không
Kết nối S7 như server	Có
Cổng truyền thông thứ 2
Kiểu truyền thông	Tích hợp cổng truyền thông RS485
Kiểu vật lý	RS485
Cách ly	Có
Nguồn dòng tối đa cung cấp cho cổng truyền thông (15 đến 30 VDC)	200 mA
Chức năng
MPI	Không
PROFIBUS DP Master	Có
PROFIBUS DP slave	Có
Kết nối Point-to-Point	Không
DP Master
Tốc độ truyền/nhận, tối đa	12 Mbit/s
Số lượng DP slave, tối đa	124, trên mỗi trạm
Dịch vụ
Kết nối PG/OP	Có
Routing	Có
Kết nối Global Data	Có
Kết nối S7 basic	Có
Kết nối S7	Có, chỉ là server, cấu hình 1 phía
Kết nối S7 như client	Không
Kết nối S7 như server	Có
Equidistance	Có
Chế độ đẳng thời	Có; OB 61
SYNC/FREEZE	Có
Kích hoạt/không kích hoạt DP slave	Có
Số lượng DP slave kích hoạt/ngừng kích hoạt, tối đa	8
DPV1	Có
Vùng địa chỉ
Ngõ vào, tối đa	2048 byte
Ngõ ra, tối đa	2048 byte
User data trên mỗi DP slave
Ngõ vào, tối đa	244 byte
Ngõ ra, tối đa	244 byte
DP Slave
GSD file	File GSD mới nhất tải tại: https://www.siemens.com/profibus-gsd
Tốc độ truyền, tối đa	12 Mbit/s
Tự động dò tìm tốc độ baud	Có, chỉ với Passive Interface
Địa chỉ tối đa	32
User data trên mỗi địa chỉ	32 byte
Dịch vụ
Kết nối PG/OP	Có
Routing	Có, chỉ với active interface
Kết nối Global Data	Không
Kết nối S7 basic	Không
Kết nối S7	Có, chỉ với server đăng ký 1 bên
Kết nối S7 như client	Không
Kết nối S7 như server	Có
Trao đổi dữ liệu trực tiếp (kết nối slave-to-slave)	Có
DPV1	Không
Bộ nhớ truyền/nhận dữ liệu
Ngõ vào	244 byte
Ngõ ra	244 byte
Chế độ đẳng thời
Hoạt động đẳng thời (những ứng dụng đồng bộ từ trung tâm đến thiết bị đầu cuối)	Có
Các kiểu chức năng truyền thông
Truyền thông PG/OP	Có
Định tuyến lưu trữ dữ liệu	Có
Truyền thông Global Data
Hỗ trợ	Có
Số lượng tối đa GD loops	8
Số lượng tối đa gói GD (GD packets)	8
Số lượng tối đa gói GD (GD packets), truyền	8
Số lượng tối đa gói GD (GD packets), nhận	8
Kích thướt tối đa gói GD (GD packets)	22 byte
Truyền thông S7 basic
Hỗ trợ	Có
Kích thướt tối đa dữ liệu trên 1 job	76 byte
Truyền thông S7
Hỗ trợ	Có
Trạm Server	Có
Trạm Client	Có, thông qua CP và thư viện FB của Siemens
Kích thướt tối đa dữ liệu trên 1 job	180 byte với lệnh PUT/GET
Tương thích với giao tiếp S5
Hỗ trợ	Có
Tổng số lượng kết nối
Tổng số	16
Sử dụng cho truyền thông PG	15
Truyền thông PG được dành riêng	1
Số lượng tối thiểu truyền thông PG, tùy chỉnh	1
Số lượng tối đa truyền thông PG, tùy chỉnh	15
Sử dụng cho truyền thông OP	15
Truyền thông OP được dành riêng	1
Số lượng tối thiểu truyền thông OP, tùy chỉnh	1
Số lượng tối đa truyền thông OP, tùy chỉnh	15
Sử dụng cho truyền thông S7 basic	12
Truyền thông S7 basic được dành riêng	0
Số lượng tối thiểu truyền thông S7 basic, tùy chỉnh	0
Số lượng tối đa truyền thông S7 basic, tùy chỉnh	12
Chức năng giao tiếp S7 message
Số lượng tối đa trạm cho giao tiếp S7 message	6; phụ thuộc vào kết nối đã được đăng ký cho PG/OP và S7 basic
Chuẩn đoán lỗi S7 message	Có
Kích hoạt khối Alarm-S đồng thời, tối đa	300
Chức năng kiểm tra lỗi Commissioning
Block monitor trạng thái	Có; giám sát đồng thời 2 block
Từng bước	Có
Số lượng điểm chuyển tiếp (breakpoint)	4
Trạng thái/điều khiển
Biến số trạng thái/điều khiển	Có
Biến số	Ngõ vào, ngõ ra, bit nhớ, DB, bộ định thì, bộ đếm
Số lượng biến số tối đa	30
Số lượng biến số trạng thái tối đa	30
Số lượng biến số điều khiển tối đa	14
Forcing
Forcing	Có
Biến số Forcing	Ngõ vào, ngõ ra
Số lượng tối đa biến số	10
Bộ đếm chuẩn đoán lỗi
Mặc định	Có
Số lượng tối đa	500
Có thể điều chỉnh	Không
Khi mất nguồn	100
Số lượng có thể đọc khi PLC đang chạy	499
Có thể cài đặt	Có; từ 10 đến 499
Mặc định	10
Nhiệt độ môi trường trong quá trình hoạt động
Tối thiểu	0 độC
Tối đa	60 độC
Phần mềm cấu hình
STEP 7	Có; V5.2 SP1 hoặc cao hơn và cập nhập HW
Ngôn ngữ lập trình
LAD	Có
FBD	Có
STL	Có
SCL	Có
CFC	Có
GRAPH	Có
HiGraph	Có
Bảo mật Know-how
Bảo mật hàm chức năng/chương trình	Có
Mã hóa block	Có, với S7 block Privacy

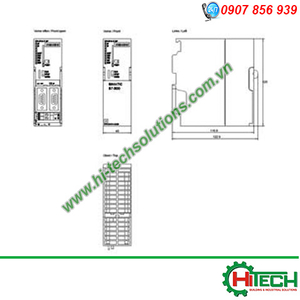

Kích thướt thiết bị
Rộng	40 mm
Cao	125 mm
Sâu	130 mm
Khối lượng
Khối lượng, xấp xỉ	290 g

TÀI LIỆU KỸ THUẬT SIEMENS PLC CPU 315-2DP

SIMATIC S7-300 CPU 315-2DP 6ES7315-2AH14-0AB0

DATA SHEET

THÔNG SỐ KỸ THUẬT

LIÊN HỆ HITECH AUTOMATION SOLUTIONS

SIMATIC S7-300 CPU 315-2DP 6ES7315-2AH14-0AB0

Công Ty TNHH Công Nghệ Tự Động HITECH (HITECH Vietnam) là công ty XNK hàng đầu, chuyên cung cấp các thiết bị ĐIỆN CÔNG NGHIỆP, thiết bị ĐO LƯỜNG- ĐIỀU KHIỂN và thiết bị TỰ ĐỘNG HÓA CÔNG NGHIỆP. HITECH Vietnam chuyên thiết kế, tư vấn và tích hợp các giải pháp tự động hóa trong công nghiệp, BMS,...

Liên hệ HITECH Vietnam để được TƯ VẤN và CUNG CẤP ngay GIẢI PHÁP - THÔNG TIN mà Quý Khách Hàng CẦN!
