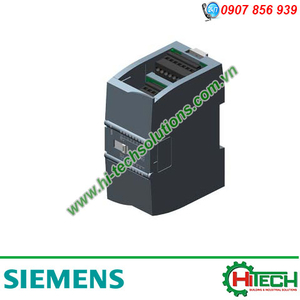

SM 1222 Mô đun mở rộng tín hiệu ngõ ra PLC S7-1200 6ES7222-1HH32-0XB0
6ES7222-1HH32-0XB0
SIEMENS
12 tháng do lỗi nhà sản xuất
Vui lòng gọi
THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO SM 1222
SIMATIC S7-1200 SM 1222 6ES7222-1HH32-0XB0
Thông tin chung |
|
Kiểu sản phẩm |
SM 1222, DO16 x rờ le 2 A |
Nguồn cung cấp |
|
Nguồn |
24 VDC |
Giới hạn dưới cho phép |
20.4 VDC |
Giới hạn trên cho phép |
28.8 VDC |
Dòng điện ngõ vào |
|
Cho Backplane bus (5 VDC), tối đa |
135 mA |
Ngõ ra số | |
Tải điện áp L+, tối đa |
11 ms cho mỗi cuộn dây rờ le |
Công suất tổn thất |
|
Công suất tổn thất |
8.5 W |
Ngõ ra số |
|
Số lượng ngõ vào số |
16 |
Trong đó, số lượng nhóm |
1 |
Bảo vệ ngắn dòng |
Không |
Khả năng chịu tải ngõ ra | |
Với tải thuần trơ, tối đa |
2 A |
Với tải đèn, tối đa |
30 W với DC, 200 W với AC |
Điện áp ngõ ra | |
Giá trị (DC) |
5 VDC đến 30 VDC |
Giá trị (AC) |
5 VAC đến 250 VAC |
Dòng điện ngõ ra | |
Cho tín hiệu mức "1" |
2 A |
Thời gian trễ ngõ ra với tải thuần trở | |
"0" đến "1", tối đa |
10 ms |
"1" đến "0", tối đa |
10 ms |
Tổng dòng điện ngõ ra (trên mỗi nhóm) | |
Lắp đặt theo chiều ngang | |
Lên đến 50 độC, tối đa |
10 A |
Rờ le ngõ ra | |
Số lượng rờ le ngõ ra |
16 |
Giá trị điện áp cung cấp cho cuộn dây rờ le |
24 VDC |
Tổng số lần hoạt động, tối đa |
10 triệu lần đóng ngắt cơ khí |
Khả năng chịu đựng của tiếp điểm khi chuyển tải | |
Với tải điện cảm, tối đa |
2 A |
Với tải đèn, tối đa |
30 W với DC, 200 W với AC |
Với tải thuần trở, tối đa |
2 A |
Chiều dài dây | |
Có bọc nhiễu (Shielded), tối đa |
500 m |
Không có bọc nhiễu (unshielded), tối đa |
150m |
Thông tin về Ngắt/Chuẩn đoán lỗi/Trạng thái |
|
Lỗi | |
Chuẩn đoán lỗi |
Có |
LED hiển thị chuẩn đoán lỗi | |
Cho trạng thái của ngõ vào |
Có |
Tách biệt điện thế |
|
Tách biệt điện thế cho ngõ vào ra | |
Giữa các kênh |
Rờ le |
Giữa các kênh trong 1 nhóm |
4 |
Giữa các kênh và backplane bus |
1500 VAC trong 1 phút |
Hiệu điện thế cho phép |
|
Between different circuits |
750 VAC trong 1 phút |
Chuẩn bảo vệ |
|
IP20 |
Có |
Điều kiện môi trường |
|
Rơi tự do | |
Chiều cao rơi tự do, tối đa |
0.3 m, tối đa 5 lần với CPU trong hộp |
Nhiệt độ môi trường trong quá trình hoạt động | |
Tối thiểu |
-20 độC |
Tối đa |
+60 độC |
Lắp theo chiều ngang, tối thiểu |
-20 độC |
Lắp theo chiều ngang, tối đa |
+60 độC |
Lắp theo chiều dọc, tối thiểu |
-20 độC |
Lắp theo chiều dọc, tối đa |
+50 độC |
Nhiệt độ thay đổi cho phép |
+5 độC đến +55 độC, 3 độC/1 phút |
Nhiệt động môi trường khi chứa kho, vận chuyển | |
Tối thiểu |
-40 độC |
Tối đa |
+70 độC |
Áp suất | |
Chứa kho, vận chuyển, tối thiểu |
660 hPa |
Chứa kho, vận chuyển, tối đa |
1080 hPa |
Độ ẩm tương đối | |
Hoạt động tại 25 độC, tối đa |
95% |

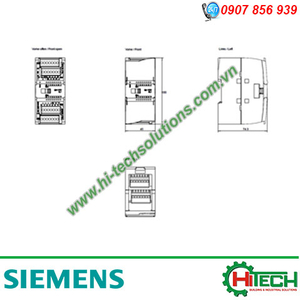

Kích thướt thiết bị |
|
Rộng |
45 mm |
Cao |
100 mm |
Sâu |
75 mm |
Khối lượng |
|
Khối lượng, xấp xỉ |
260g |
THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO SM 1222
SIMATIC S7-1200 SM 1222 6ES7222-1HH32-0XB0
DATA SHEET
