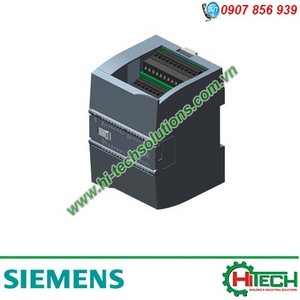

SM 1223 Mô đun mở rộng tín hiệu ngõ vào/ra PLC S7-1200 6ES7223-1PL32-0XB0

SM 1223 Mô đun mở rộng tín hiệu ngõ vào/ra PLC S7-1200 6ES7223-1PL32-0XB0

(1 đánh giá)

6ES7223-1PL32-0XB0

SIEMENS

12 tháng do lỗi nhà sản xuất

Mô đun mở rộng tín hiệu ngõ vào/ra cho PLC S7-1200 SM 1223 6ES7223-1PL32-0XB0, 16DI 24VDC sink/source, 16DO rờ le 2A Hãng sản xuất SM 1223: Siemens Xuất Xứ SM 1223: China Vòng đời sản phẩm: PM300-Active Product

Vui lòng gọi

          THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO/RA SM 1223


SIMATIC S7-1200 SM 1223                                                                                                            6ES7223-1PL32-0XB0

Thông tin chung

Kiểu sản phẩm

SM 1223, DI 16 x 24 VDC, DQ 16 x rờ le

Điện áp cung cấp

Giá trị

24 VDC

Giới hạn dưới cho phép

20.4 VDC

Giới hạn trên cho phép

28.8 VDC

Dòng điện ngõ vào

Cho Backplane bus (5 VDC), tối đa

180 mA
Ngõ vào số

Cho điện áp tải L+ (không tải), tối đa

4 mA trên mỗi ngõ vào

11 mA trên mỗi rờ le

Điện áp ngõ ra

Điện áp cung cấp đến ngõ ra bán dẫn

Hỗ trợ

Công suất tổn thất

Công suất tổn thất

 10 W

Ngõ vào số

Số lượng ngõ vào số

16

Trong đó, số lượng nhóm

2

Đường đặc tuyến ngõ vào tương ứng với IEC 61131, kiểu 1

Số lượng ngõ vào điều khiển đồng thời

Lên đến 40 độC, tối đa

16
Điện áp ngõ vào

Giá trị

24 VDC

Cho tín hiệu mức "1"

15 VDC tại 2.5 mA

Cho tín hiệu mức "0"

5 VDC tại 1 mA
Dòng điện vào

Cho tín hiệu mức "0", tối đa

1 mA

Cho tín hiệu mức "1", tối thiểu

2.5 mA

Cho tín hiệu mức "1", thông thường

 4 mA
Thời gian trễ ngõ vào (cho ngõ vào điện áp)
Cho ngõ vào tiêu chuẩn (thông thường)

Tham số hóa

Có;

0.2 ms, 0.4 ms, 0.8 ms, 1.6 ms, 3.2 ms, 6.4 ms, 10 ms,12.8 ms cho nhóm 4 ngõ vào

Cho ngõ vào ngắt

Tham số hóa

Chiều dài dây

Có bọc nhiễu (Shielded), tối đa

500 m

Không bọc nhiễu (Unshielded), tối đa

300 m

Ngõ ra số

Số lượng ngõ ra số

16

Trong đó, số lượng nhóm

4

Bảo vệ ngắn dòng

Không
Khả năng chịu tải ngõ ra

Với tải thuần trở, tối đa

 2 A

Với tải đèn, tối đa

30 W with DC, 200 W with AC
Điện áp ngõ ra

Giá trị (DC)

5 VDC đến 30 VDC

Giá trị (AC)

5 VAC đến 250 VAC
Dòng điện ngõ ra

Giá trị cho phép cho tín hiệu mức "1", tối đa

2 A
Thời gian trễ ngõ ra với tải thuần trở

Từ mức "0" đến mức "1", tối đa

10 ms

Từ mức "1" xuống mức "0", tối đa

10 ms
Dòng điện tổng của ngõ ra (trên mỗi nhóm)
Lắp theo chiều ngang

Lên đến 50 độC, tối đa

10 A
Rờ le ngõ ra

Tổng số lượng rờ le ngõ ra

16

Điện áp điều khiển cuộn dây rờ le ngõ ra

24 VDC

Số lần đóng ngắt cơ khí của rờ le

10 triệu lần
Khả năng chịu tải

Với tải điện cảm, tối đa

2 A

Với tải đèn, tối đa

30 W with DC, 200 W with AC

Với tải thuần trở, tối đa

2 A
Chiều dài dây dẫn điện ngõ ra

Có bọc nhiễu (Shielded), tối đa

500 m

Không bọc nhiễu (Unshielded), tối đa

150 m

Thông tin về Ngắt/Chuẩn đoán lỗi/Trạng thái

Lỗi

Chuẩn đoán lỗi

LED hiển thị chuẩn đoán lỗi

Cho trạng thái của ngõ vào

Cho trạng thái của ngõ ra

Chuẩn bảo vệ

IP20

Tách biệt điện thế

Tách biết điện thế ngõ vào số

Giữa các kênh, trong cùng 1 nhóm

2
Tách biết điện thế ngõ ra số

Giữa các kênh

Rờ le

Giữa các kênh, trong cùng 1 nhóm

4

Giữa các kênh và backplane bus

1500 VAC cho 1 phút

Điều kiện môi trường

Rơi tự do

Chiều cao rơi tự do, tối đa

0.3 m, tối đa 5 lần với CPU trong hộp
Nhiệt độ môi trường trong quá trình hoạt động

Tối thiểu

-20 độC

Tối đa

+60 độC

- Số lượng ngõ ra hoạt động đồng thời: 8 tại 60 độ C khi lắp theo phương ngang và 50 độ C khi lắp theo phương đứng; 16 tại 55 độ C khi lắp theo phương ngang và 45 khi lắp theo phương dọc

 Lắp theo chiều ngang, tối thiểu

-20 độC

Lắp theo chiều ngang, tối đa

+60 độC

Lắp theo chiều dọc, tối thiểu

-20 độC

Lắp theo chiều dọc, tối đa

+50 độC
Nhiệt động môi trường khi chứa kho, vận chuyển

Tối thiểu

-40 độC

Tối đa

+70 độC
Áp suất

Chứa kho, vận chuyển, tối thiểu

660 hPa

Chứa kho, vận chuyển, tối đa

1080 hPa
Độ ẩm tương đối

Hoạt động tại 25 độC, tối đa

95%

Kích thướt thiết bị

Rộng

70 mm

Cao

100 mm

Sâu

75 mm

Khối lượng

Khối lượng, xấp xỉ

350 g



          THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO/RA SM 1223


SIMATIC S7-1200 SM 1223                                                                                                            6ES7223-1PL32-0XB0
