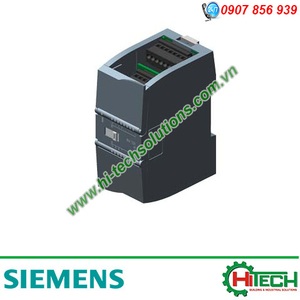

SM 1231 Mô đun mở rộng ngõ vào tín hiệu tương tự PLC S7-1200 6ES7231-4HF32-0XB0
6ES7231-4HF32-0XB0
SIEMENS
12 tháng do lỗi nhà sản xuất
Vui lòng gọi
THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO SM 1231
SIMATIC S7-1200 SM 1231 6ES7231-4HF32-0XB0
Thông tin chung |
|
|
Kiểu sản phẩm |
SM 1231, AI8 x 13 bit |
Nguồn cung cấp |
|
|
Nguồn |
24 VDC |
Dòng điện ngõ vào |
|
|
Tổn hao dòng điện, thông thường |
45 mA |
|
Cho Backplane bus (5 VDC), thông thường |
90mA |
Công suất tổn thất |
|
|
Công suất tổn thất |
1.5 W |
Ngõ vào tín hiệu tương tự |
|
|
Số lượng ngõ vào tương tự |
8, ngõ vào tín hiệu dòng hoặc áp |
|
Điện áp ngõ vào cho phép cho ngõ vào dòng, tối đa |
±35 V |
|
Điện áp ngõ vào cho phép cho ngõ vào áp, tối đa |
35 V |
|
Dòng điện ngõ vào cho phép cho ngõ vào áp, tối đa |
40 mA |
|
Dòng điện ngõ vào cho phép cho ngõ vào dòng, tối đa |
40 mA |
|
Thời gian quét (tất cả các kênh), tối đa |
625 µs |
| Tầm giá trị ngõ vào | |
|
Điện áp |
Có; ±10V, ±5V, ±2.5V |
|
Dòng điện |
Có; 4 to 20 mA, 0 to 20 mA |
|
Thermocouple |
Không |
|
Resistance thermometer |
Không |
|
Resistance |
Có |
| Tầm giá trị ngõ vào, điện áp | |
|
-10 V to +10 V |
Có |
|
Điện trở ngõ vào cho ngõ vào điện áp -10 V to +10 V |
≥ 9MOhm |
|
-2.5 V to +2.5 V |
Có |
|
Điện trở ngõ vào cho ngõ vào điện áp -2.5 V to +2.5 V |
≥ 9MOhm |
|
-5 V to +5 V |
Có |
|
Điện trở ngõ vào cho ngõ vào điện áp -5 V to +5 V |
≥ 9MOhm |
| Tầm giá trị ngõ vào, dòng điện | |
|
0-20 mA |
Có |
|
Điện trở ngõ vào cho ngõ vào dòng 0-20 mA |
280 Ohm |
|
4-20 mA |
Có |
|
Điện trở ngõ vào cho ngõ vào dòng 4-20 mA |
280 Ohm |
| Thermocouple (TC) | |
|
Bù nhiệt |
|
|
Tham số hóa |
Không |
Bộ phát giá trị tương tự cho ngõ vào |
|
| Thời gian/ độ phân giải tích hợp và chuyển đổi cho mỗi kênh | |
|
Độ phân giải (bit có dấu), tối đa |
12 bit, có dấu + |
|
Hệ số thời gian tích phân, tham số hóa |
Có |
|
Interference voltage suppression for interference frequency f1 in Hz |
40 dB, DC to 60 V for interference frequency 50 / 60 Hz |
| Làm nhẵn giá trị đo (Smoothing of measured values) | |
|
Thông số hóa |
Có |
|
Bước: None |
Có |
|
Bước: thấp |
Có |
|
Bước: Trung bình |
Có |
|
Bước: Cao |
Có |
Các Lỗi/Độ chính xác |
|
|
Lỗi nhiệt độ (ảnh hưởng đến tầm giá trị ngõ vào), (+/-) |
25 độC ±0.1% Lên đến 55 độC ±0.2% của tổng tầm giá trị đo |
| Giới hạn lỗi cơ bản (hoạt động giới hạn tại 25 độC) | |
|
Điện áp, ảnh hưởng đến tầm giá trị ngõ vào, (+/-) |
0.1 % |
|
Dòng điện, ảnh hưởng đến tầm giá trị ngõ vào, (+/-) |
0.1 % |
Thông tin về Ngắt/Chuẩn đoán lỗi/Trạng thái |
|
|
Lỗi |
Có |
|
Hàm chuẩn đoán |
Có |
| Thông báo chuẩn đoán lỗi | |
|
Giám sát nguồn cung cấp |
Có |
|
Kiểm tra đứt dây |
Có |
| Lỗi | |
|
Chuẩn đoán lỗi |
Có |
| LED hiển thị chuẩn đoán lỗi | |
|
Cho trạng thái của ngõ vào |
Có |
|
Cho bảo trì |
Có |
Chuẩn bảo vệ |
|
|
IP20 |
Có |
Điều kiện môi trường |
|
| Rơi tự do | |
|
Chiều cao rơi tự do, tối đa |
0.3 m, tối đa 5 lần với CPU trong hộp |
| Nhiệt độ môi trường trong quá trình hoạt động | |
|
Tối thiểu |
-20 độC |
|
Tối đa |
+60 độC |
|
Lắp theo chiều ngang, tối thiểu |
-20 độC |
|
Lắp theo chiều ngang, tối đa |
+60 độC |
|
Lắp theo chiều dọc, tối thiểu |
-20 độC |
|
Lắp theo chiều dọc, tối đa |
+50 độC |
|
Nhiệt độ thay đổi cho phép |
+5 độC đến +55 độC, 3 độC/1 phút |
| Nhiệt động môi trường khi chứa kho, vận chuyển | |
|
Tối thiểu |
-40 độC |
|
Tối đa |
+70 độC |
| Áp suất | |
|
Hoạt động, tối thiểu |
795 hPa |
|
Hoạt động, tối đa |
1080 hPa |
|
Chứa kho, vận chuyển, tối thiểu |
660 hPa |
|
Chứa kho, vận chuyển, tối đa |
1080 hPa |
| Độ ẩm tương đối | |
|
Hoạt động tại 25 độC, tối đa |
95% |

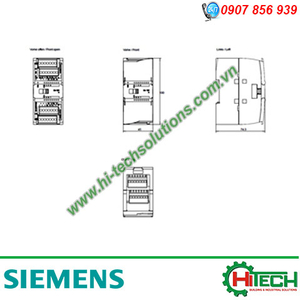

Kích thướt thiết bị |
|
|
Rộng |
45 mm |
|
Cao |
100 mm |
|
Sâu |
75 mm |
Khối lượng |
|
|
Khối lượng, xấp xỉ |
180g |
THÔNG SỐ KỸ THUẬT SIEMENS MÔ ĐUN MỞ RỘNG TÍN HIỆU NGÕ VÀO SM 1231
SIMATIC S7-1200 SM 1231 6ES7231-4HF32-0XB0
